【应用案例】总线温控在3D耗材生产线上的应用

时间：2025-02-24     来源：原创     浏览次数：343

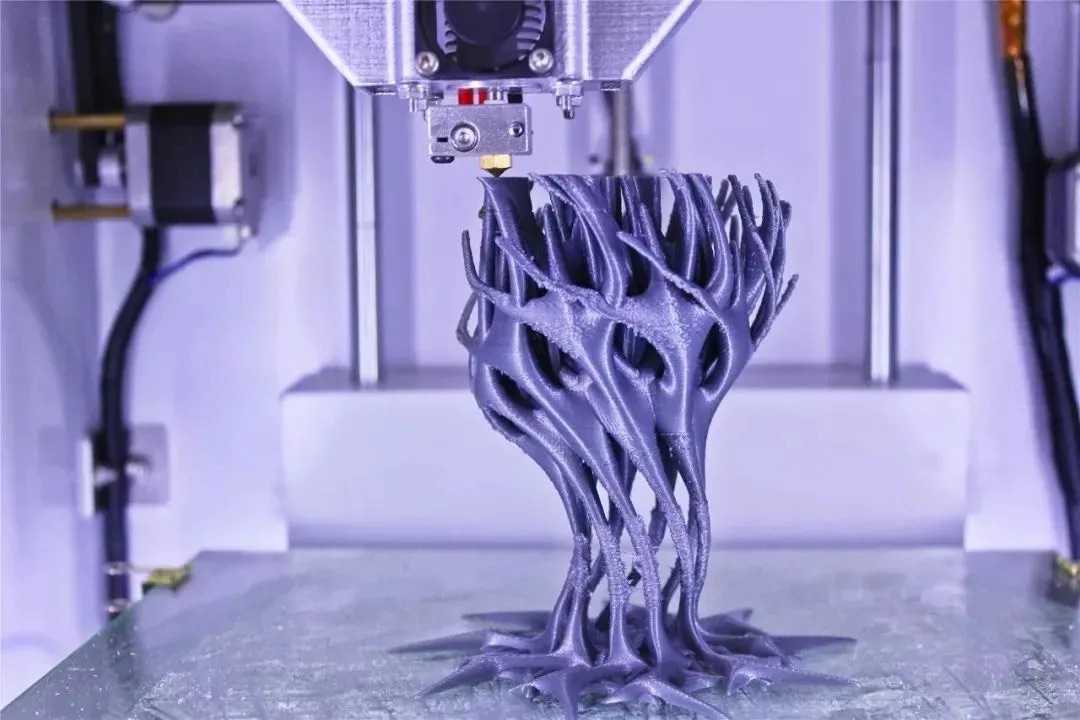

      3D打印又称增材制造技术，是一种依据数字模型通过逐层材料累加的方法制造实体零件的技术，3D打印技术的出现，优化传统加工业的生产制造模式，降低打样成本，涉及的领域广泛，简化加工流程，提高加工速度等优点。随着技术飞速发展,目前3D打印广泛应用于包括产品设计,科学研究,建筑,医疗,制造业,航天,珠宝首饰,个性化饰品等高端技术领域。

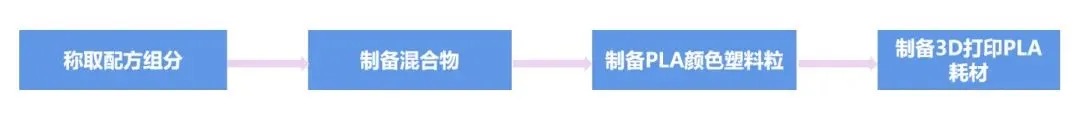

      3D打印出来的物品类型丰富多彩，所以3D材料也是五花八门的。以下介绍的是3D打印耗材中的PLA树脂的工艺流程：

称取配方组分

      按重量比例分别称取PLA树脂颗粒、颜料及助剂；

制备混合物

      将称取的PLA树脂颗粒、颜料及助剂放入高速混合机中混合均匀；

制备PLA颜色塑料粒和制备3D打印PLA耗材

      这两个步骤主要分为喂料机、挤出机、热水冷却槽、冷水冷却槽、卷取机五个部分；

      首先PLA塑料颗粒通过喂料机均匀的送至挤出机的螺杆内部，通过螺杆运动将塑料颗粒运至各温区，进行梯度融化，与此同时LW 693-7PF33-TCP模块将螺杆各温区的温度精准的控制在预设温度左右，且通过MODBUS-TCP协议将温度数据实时的传送到1200PLC中，从而去控制挤出机的运行和停止；熔解后的塑料通过加热、加压的方式使物料以连续流动的状态通过模头并在热水槽和冷水槽的作用下形成所需要的形状，最后在卷取机的牵引下将成型的耗材缠绕在线管内部。

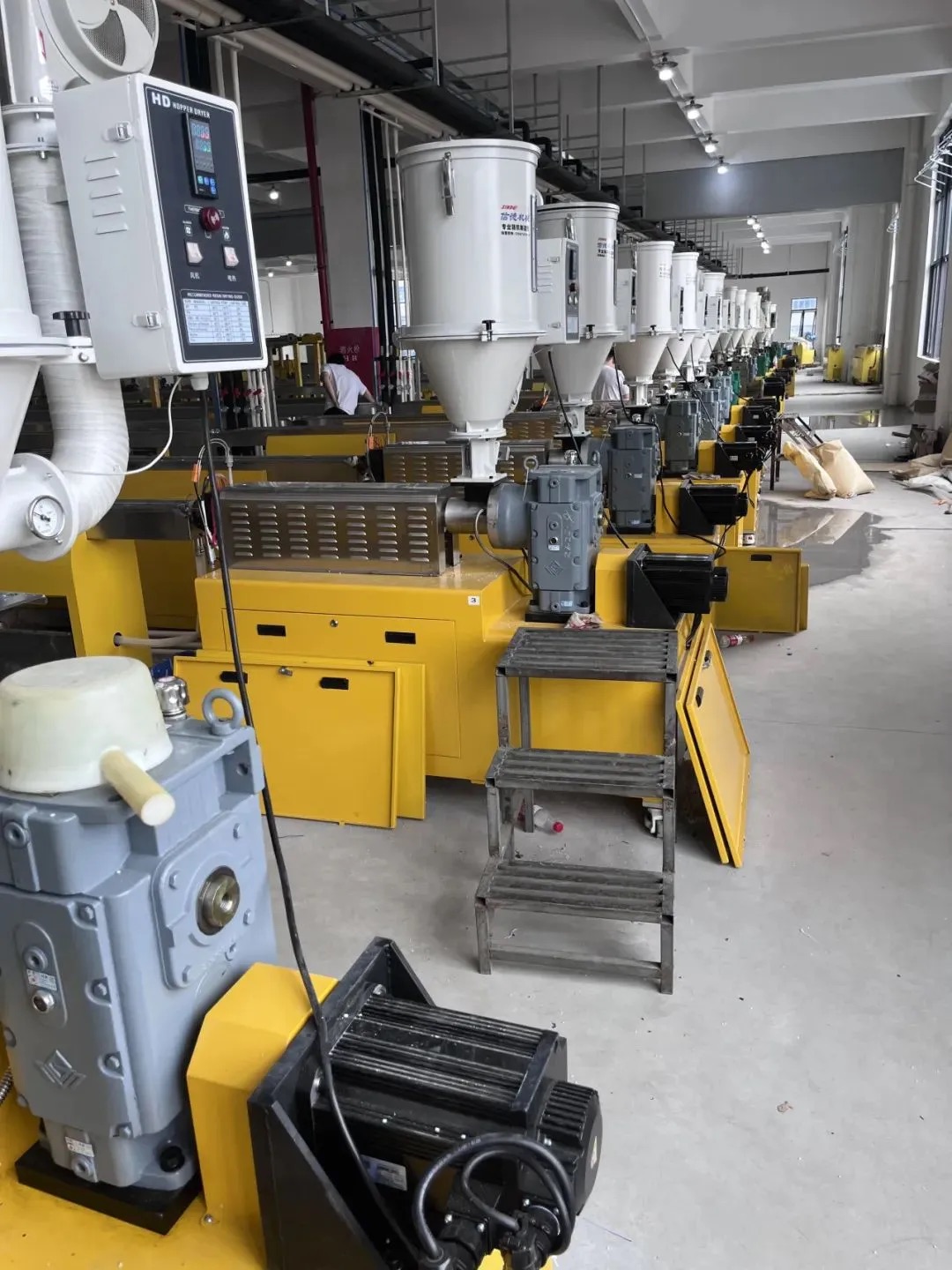

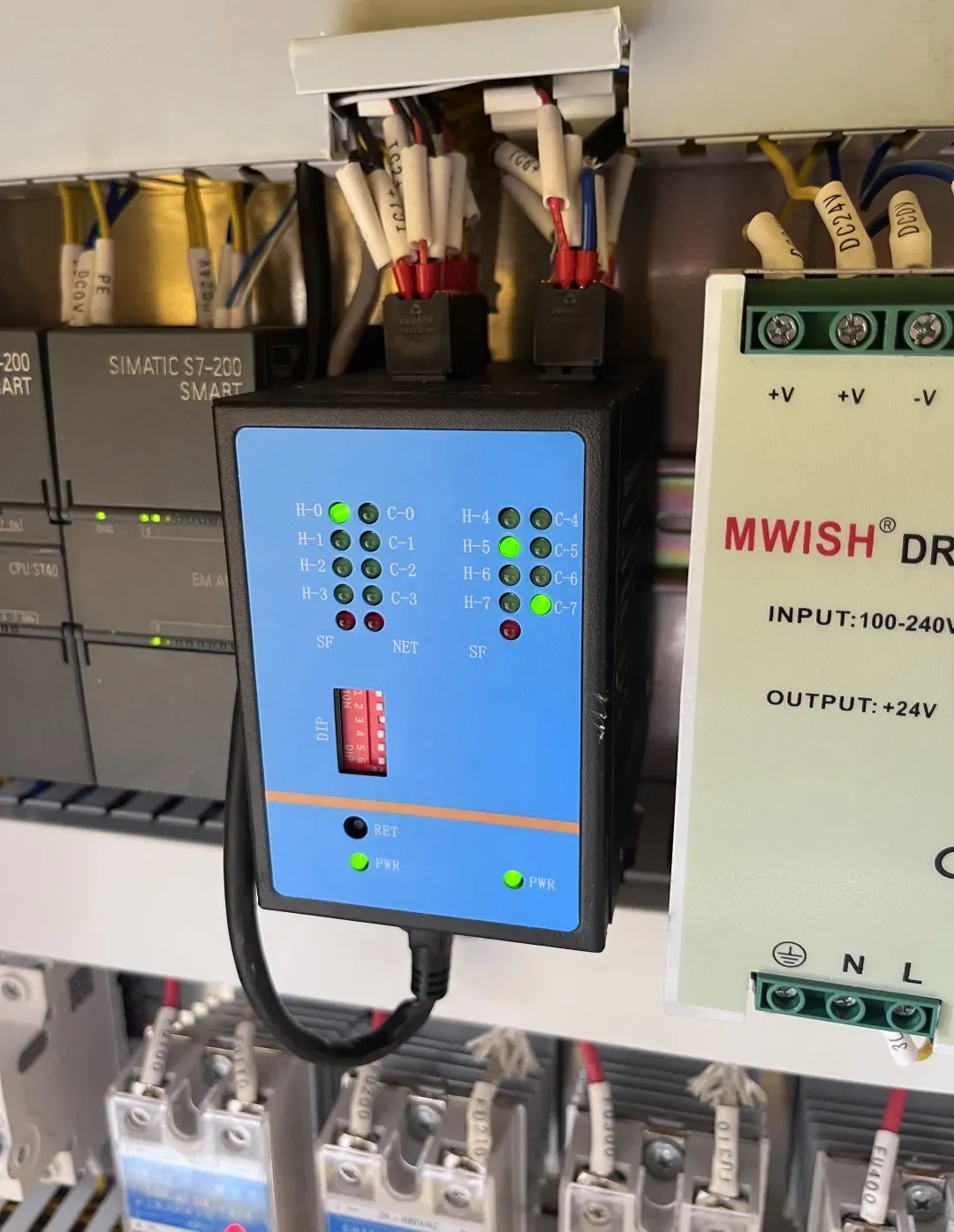

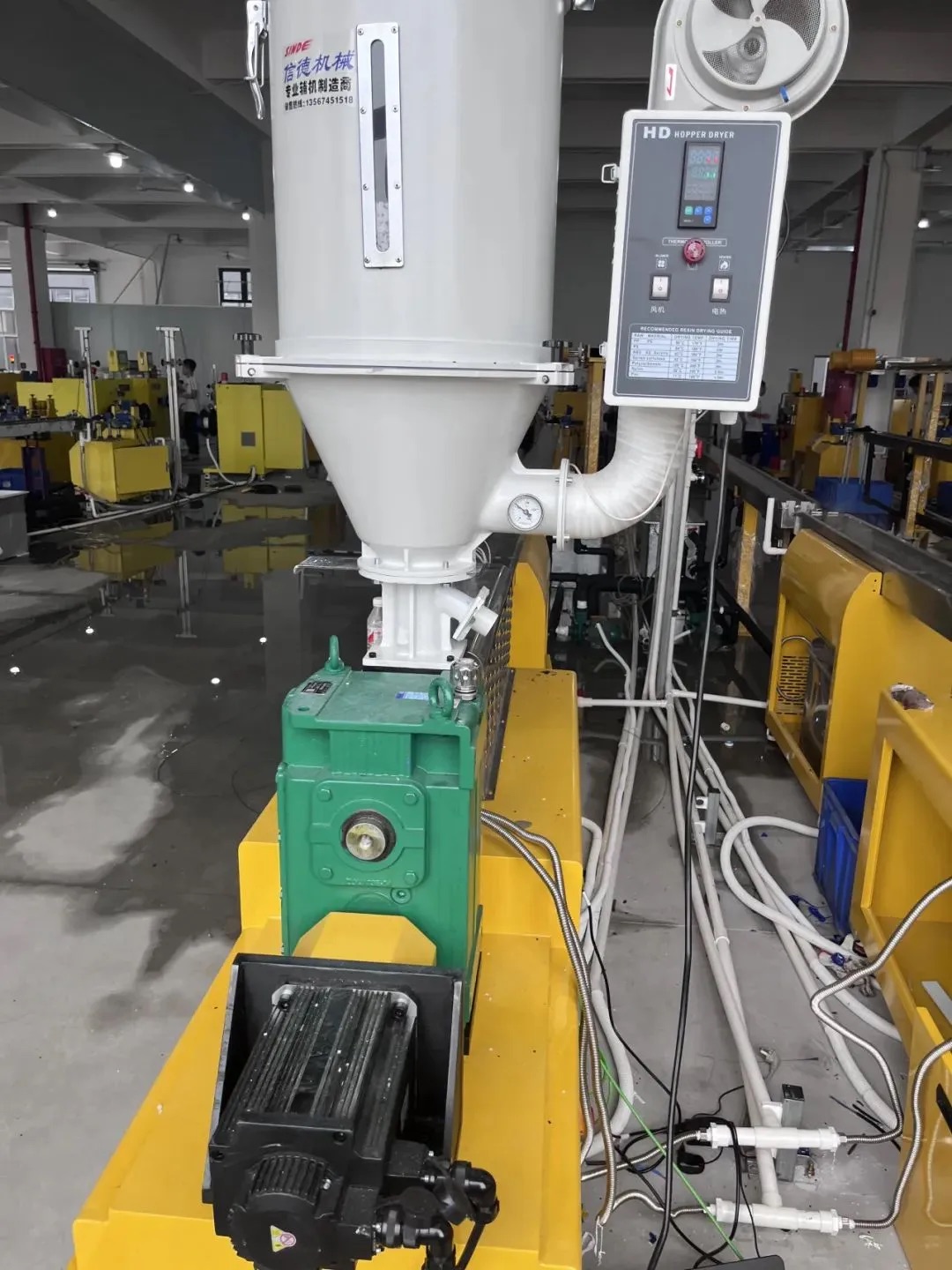

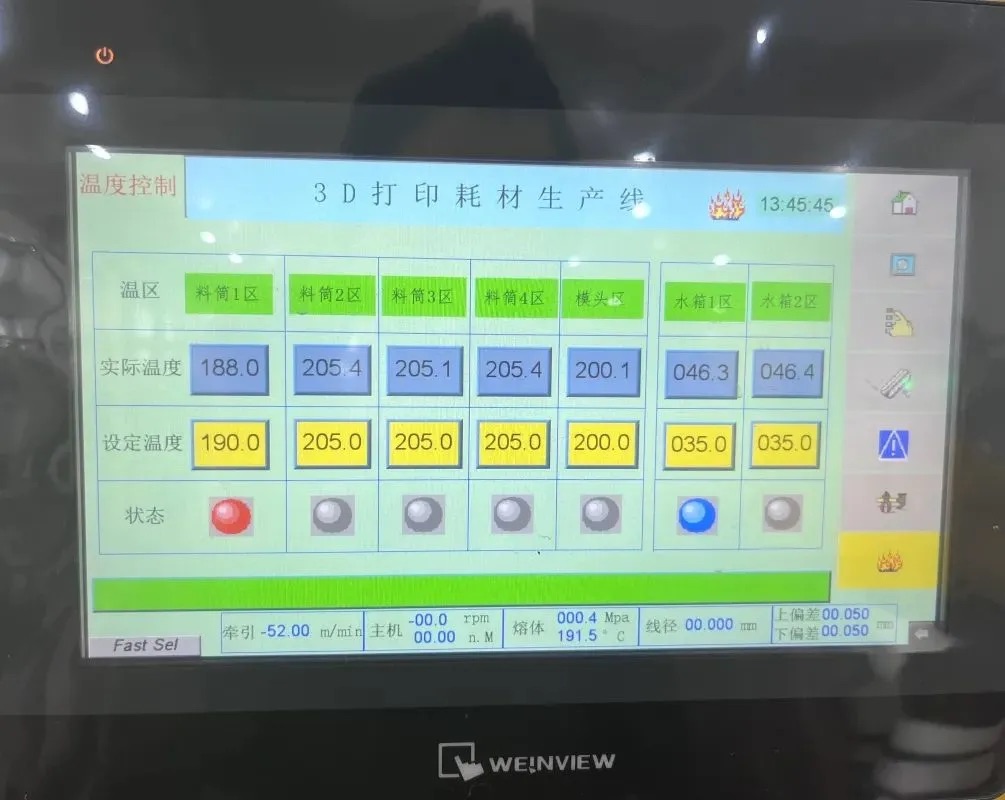

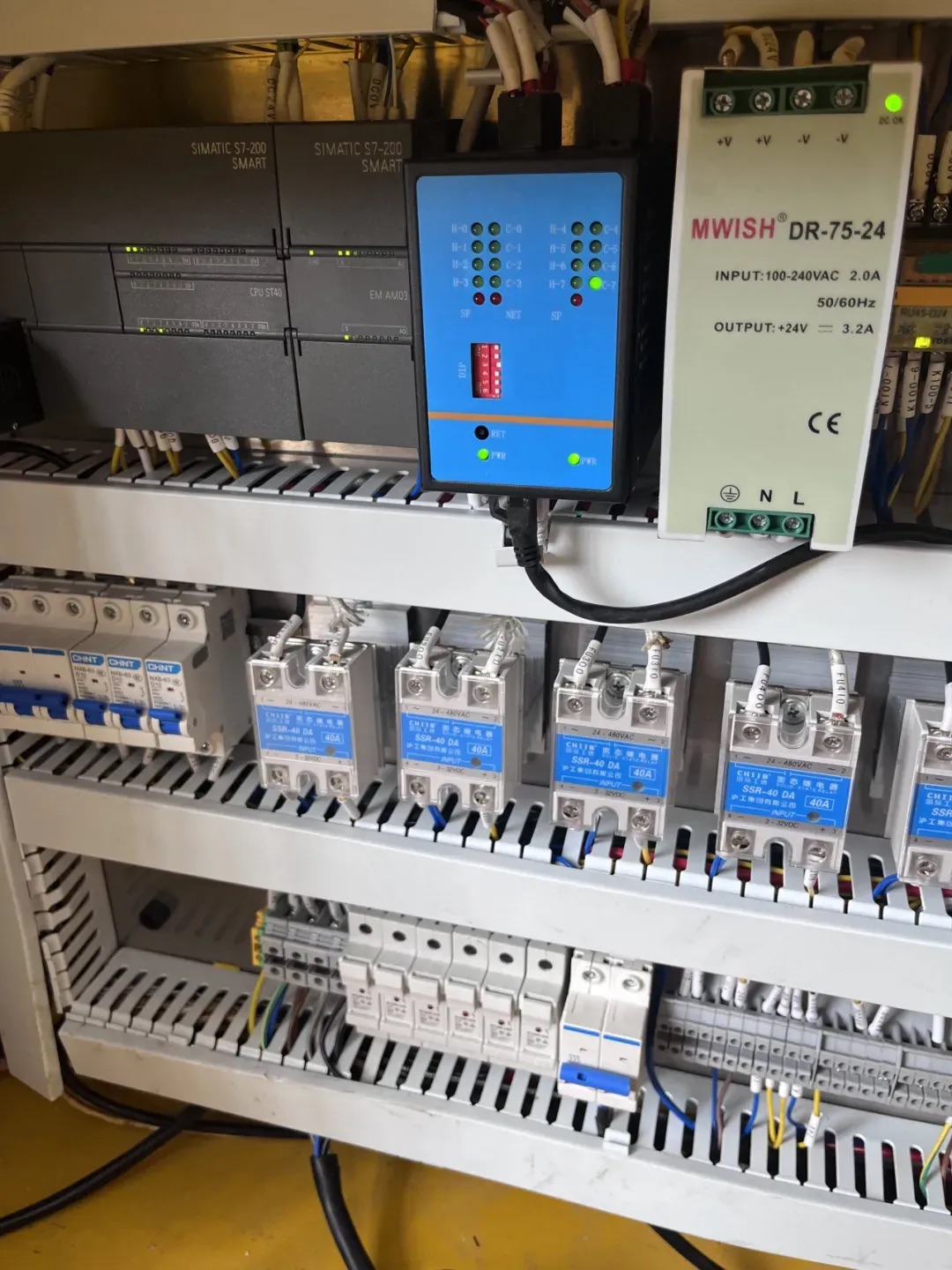

来自现场的图片

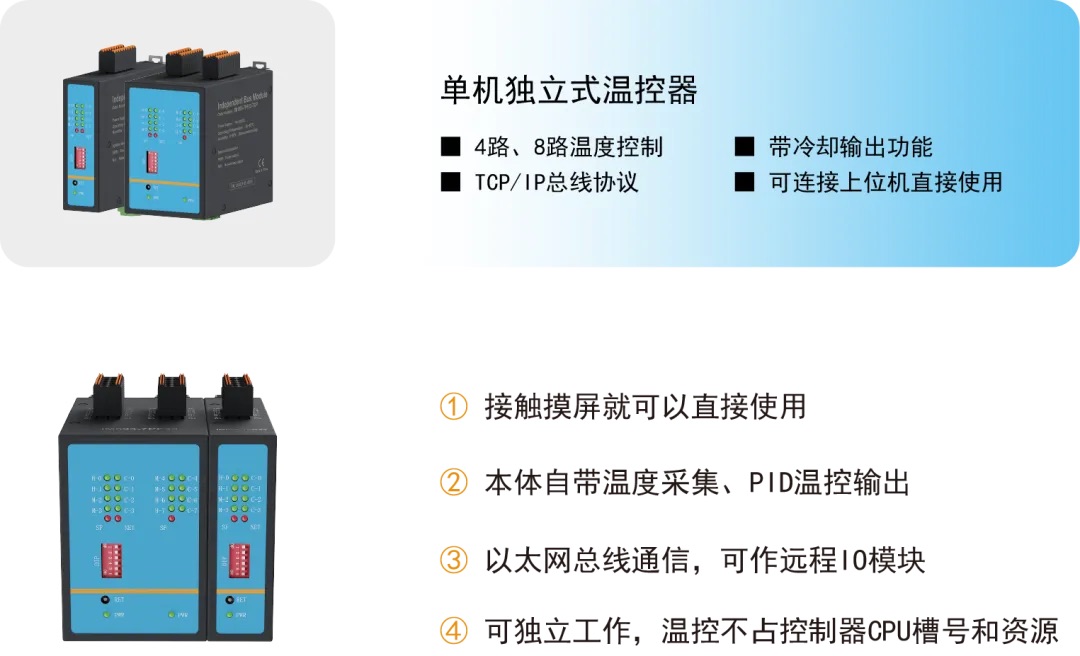

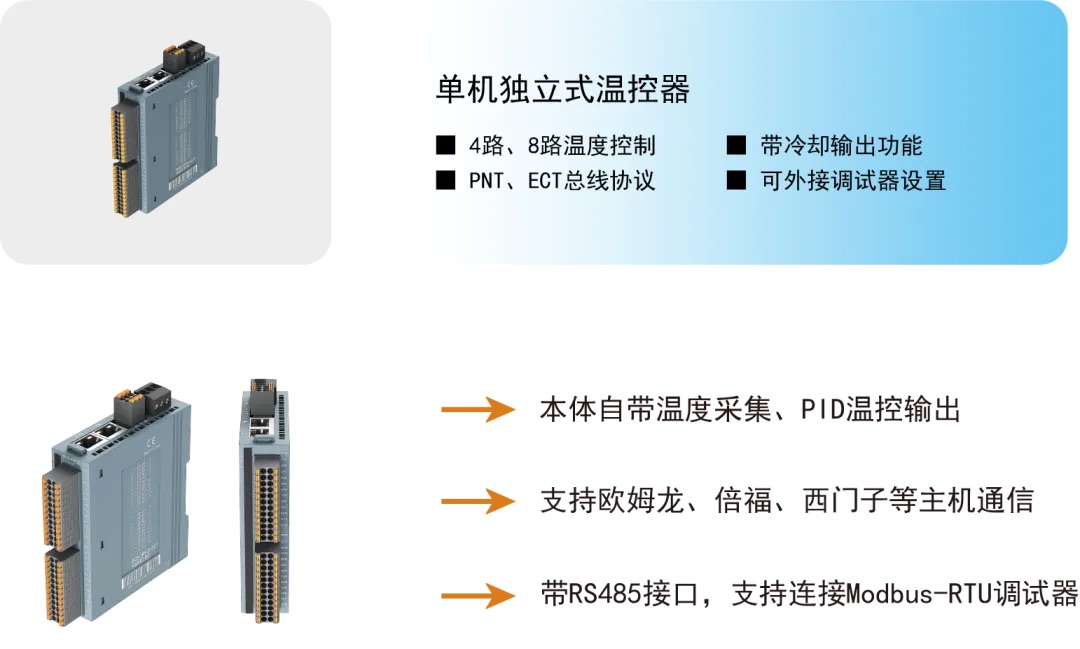

单机型独立式温控器

      1、支持EtherCAT、Profinet-RT协议，可以独立工作，温控不占用控制器CPU槽位号和资源；

      2、支持以太网总线通信协议，可以独立工作，温控不占用控制器CPU槽位号和资源；

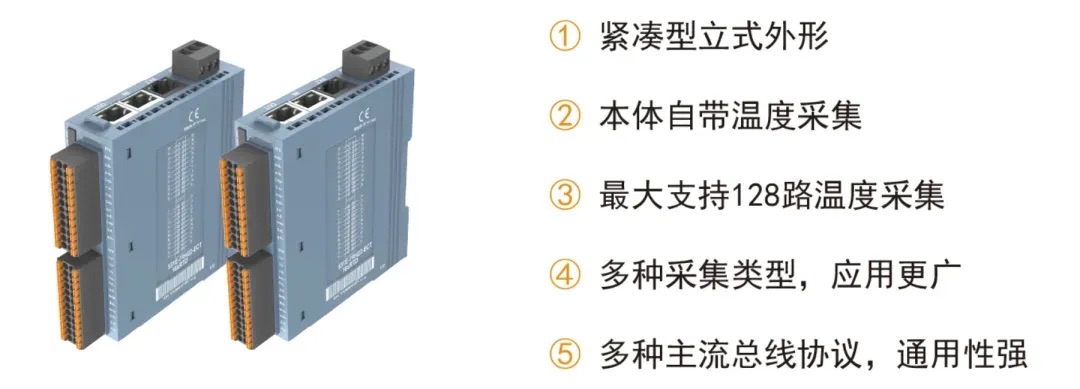

大容量温度采集模块

      1、支持EtherCAT、Profinet-RT、Ethernet/IP、CC-Link IEFB、Modbus TCP/IP、Modbus-RTU多种总线协议。
