【应用案例】LWEC IP67助力锂电PACK生产线

时间：2025-02-08     来源：原创     浏览次数：707

      方形电池具有较高的能量密度和稳定性，被广泛的应用于电力、太阳能、风能等新能源领域，随着新能源行业的不断发展，方形储能电池PACK生产线的市场需求在不断增长。

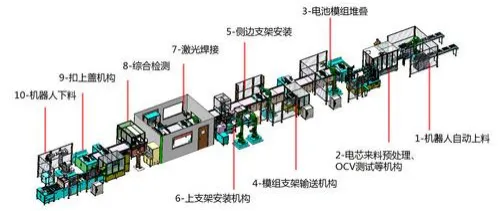

      方形电池模组Pack生产线为锂电池应用产品提供了重要的支撑。主要由组件、涂/贴胶、焊接、检测工艺段组成。

      组件段由模组堆叠前物料预处理、模组预堆叠、模组堆叠等设备组成，主要完成电池成组。

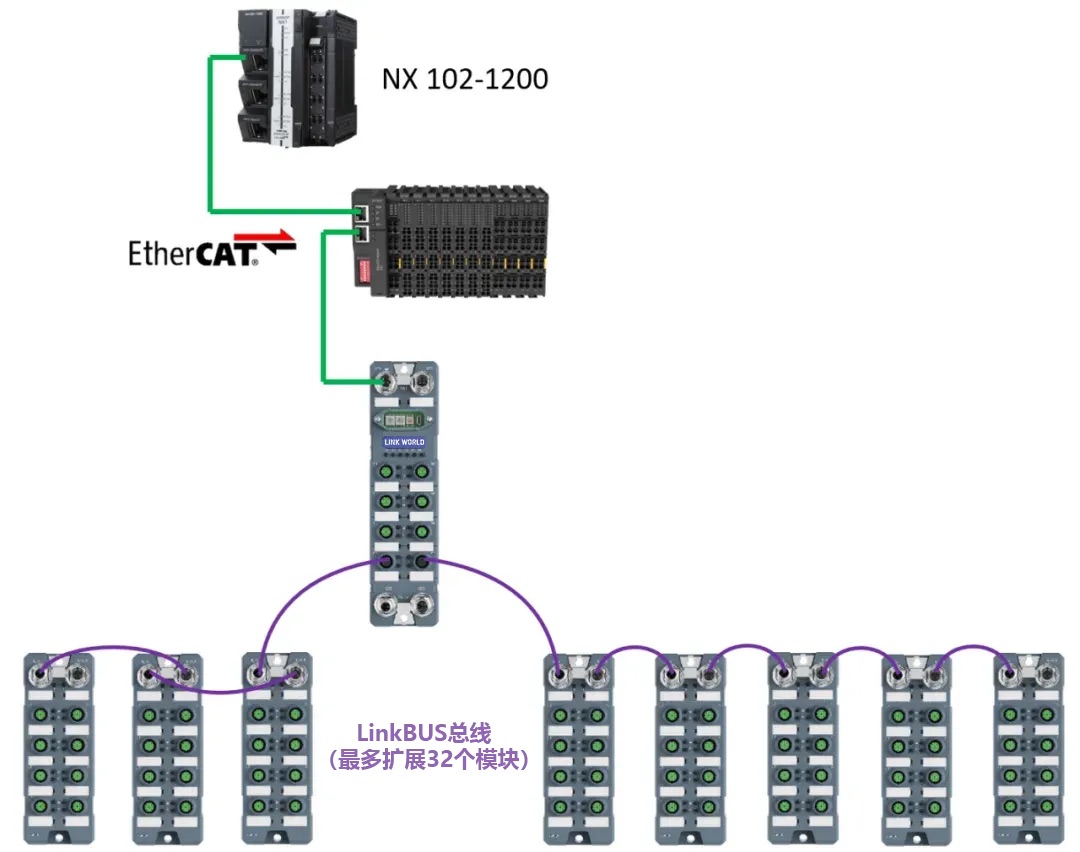

      堆叠：整列机构负责将模组侧面和上表面压平压紧，然后堆叠台自动旋转至工装面。采用欧姆龙主机通过EtherCAT总线，连接 LWEC IP67总线模块，输出用于控制上料，抓取模组放至流水线，自动流入挤压工站。输入点则用于检测限位、放置位置是否准确等。工位现场指示、按钮等则搭配使用卡片式IO模块。

      挤压：挤压工装采用电缸驱动，压力传感器将当前压力传给模拟量输入模块，可以实时监控压紧力的大小，当压紧力达到要求值时，控制电缸不再进行挤压。

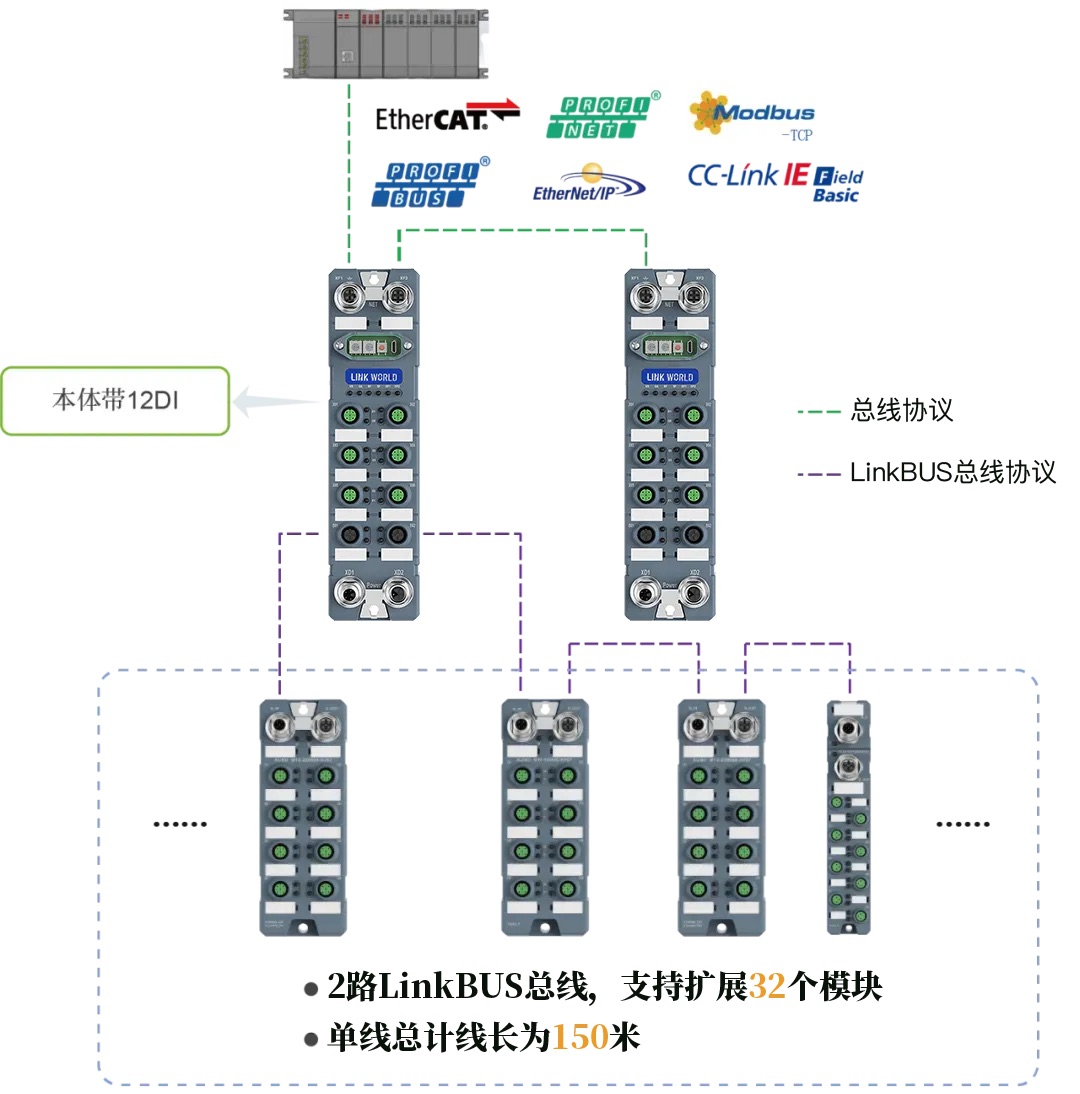

      LWEC总线耦合器，两条扩展支路，总计可扩展32个模块，覆盖范围可达300米，适用于IO点位较多且分散的设备。其本身有着IP67的高防护等级，可直接柜外安装，减少布线。

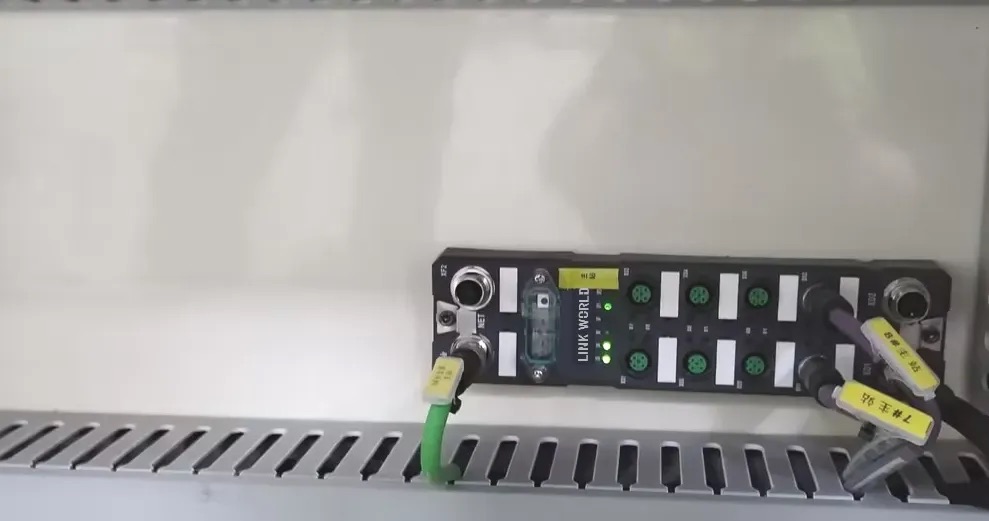

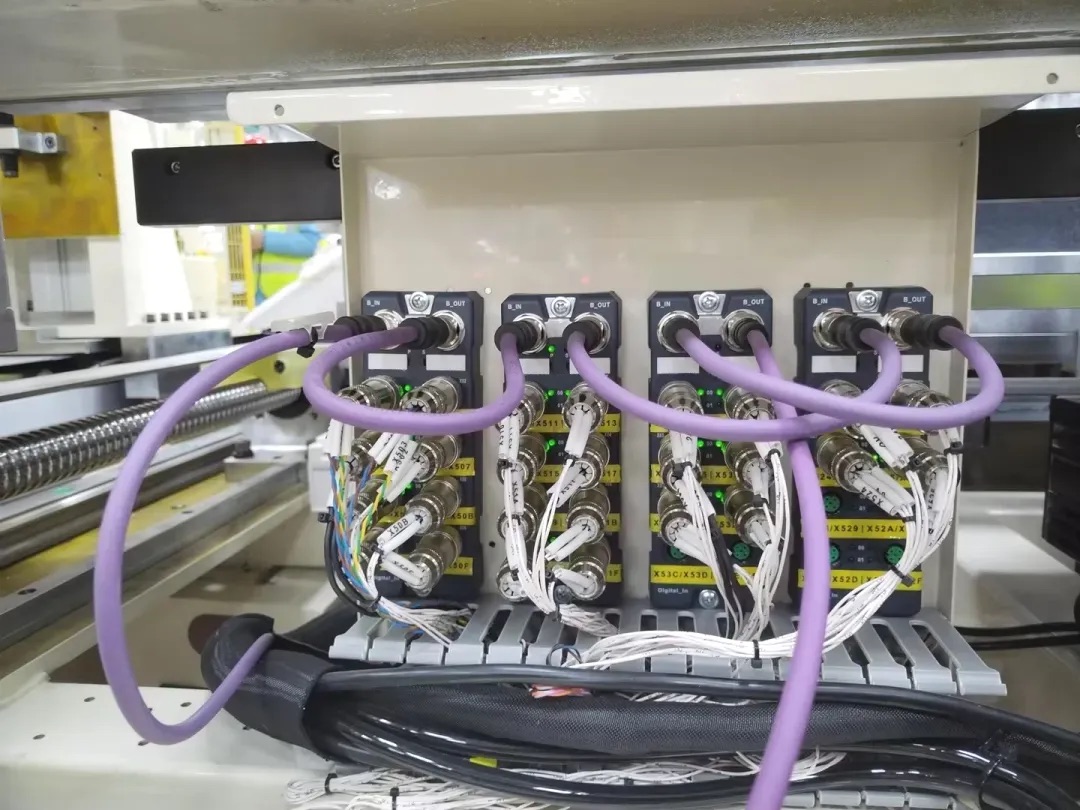

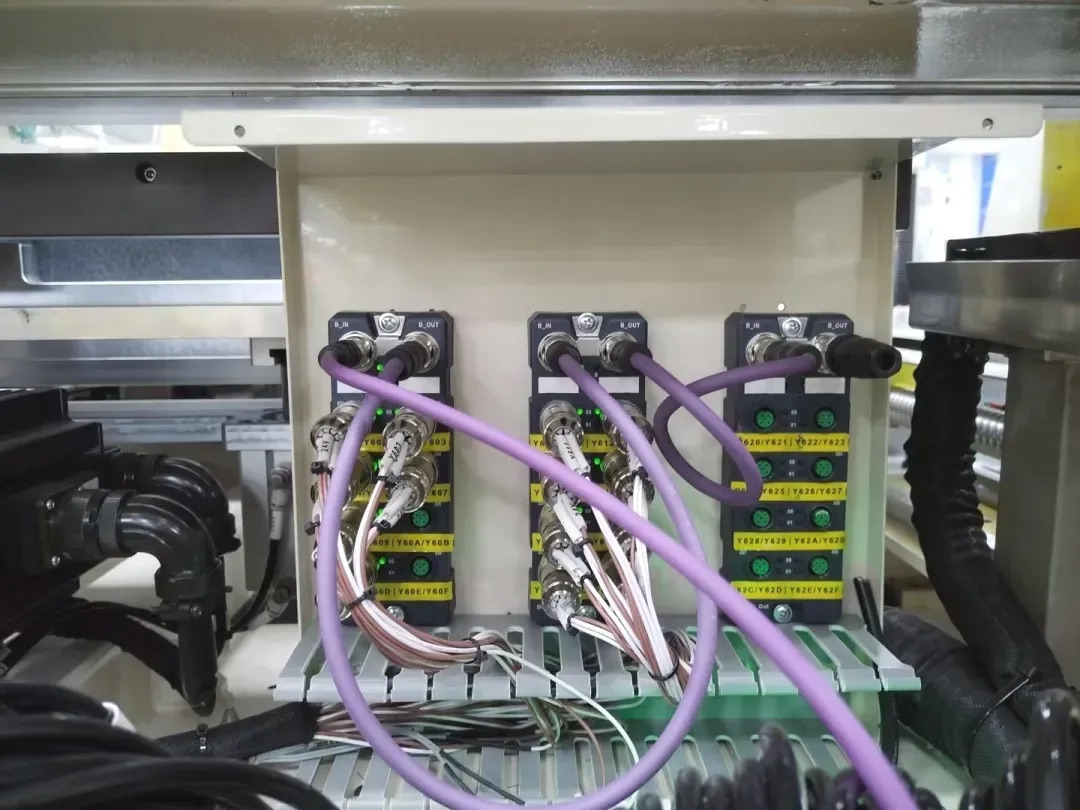

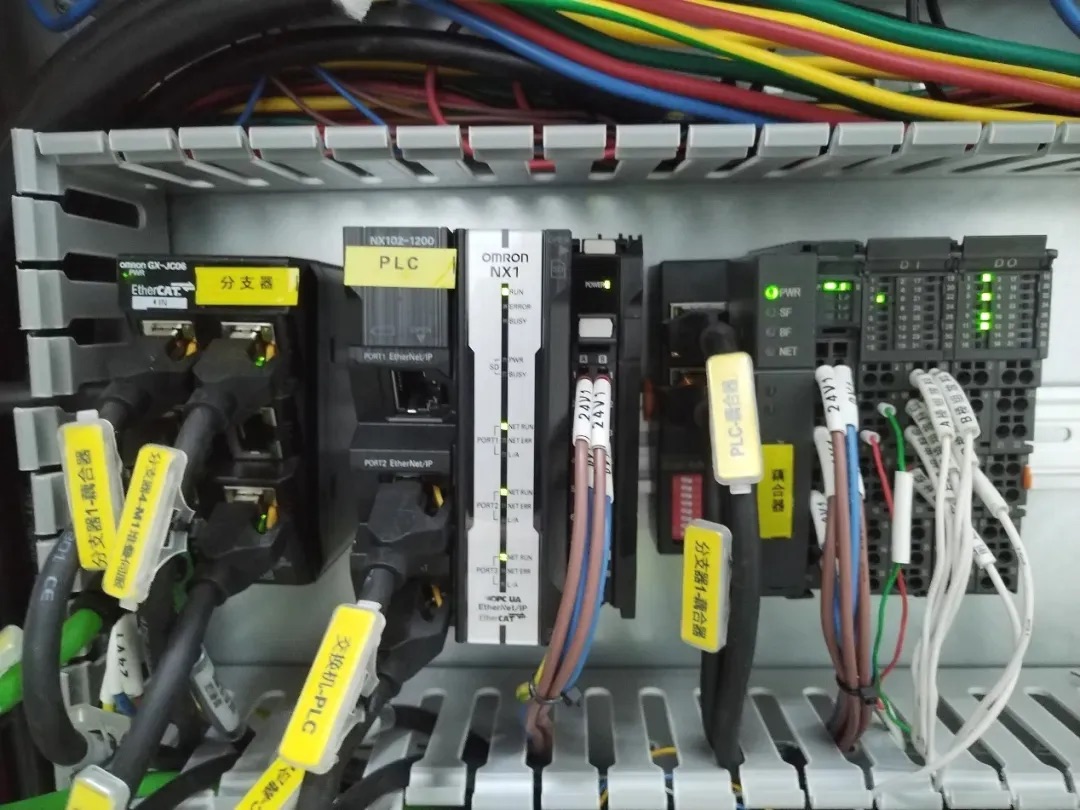

来自现场的图片

菱克沃尔德IP67产品
