【应用案例】立式可扩展IO模块应用于脱硝设备

时间：2025-02-19     来源：原创     浏览次数：367

      在《中华人民国和过大气污染防治法》的提及到防治大气污染，应当加强对燃煤、工业、机动车船等大气污染的综合防治，对颗粒物、二氧化硫、氮氧化物、挥发性有机物、氨等大气污染物和温室气体实施协同控制。

      脱硝设备可以减少在火力发电厂、工业锅炉和工业炉等大型燃烧设施中产生氮氧化物的排放、降低对环境的影响并满足国家的环保要求。脱硝设备是通过将含有氮氧化物的烟气与催化剂进行反应，将氮氧化物转化为无害的物质，如氮气和水蒸气。

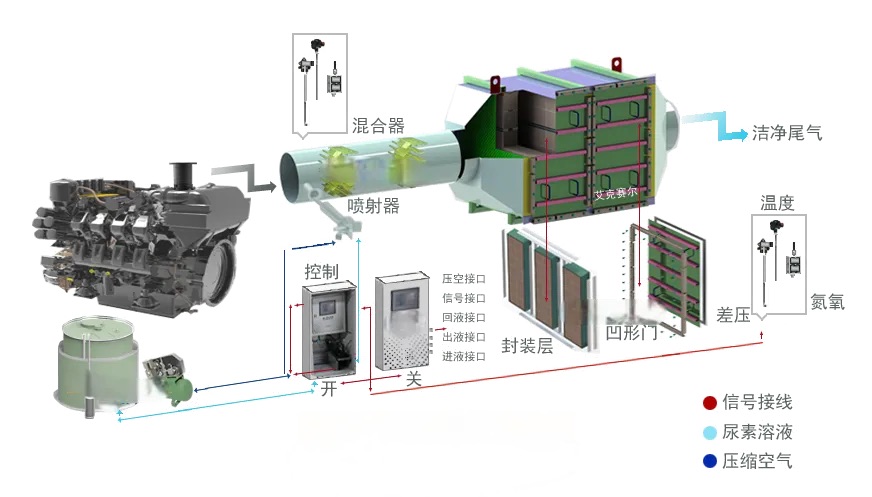

      配合大型的燃烧设备使用的脱硝配置一般采用选择性催化还原反应工艺（简称SCR）。SCR 技术是在氧化反应中促进还原剂与NOx 的反应，选择性是指在催化剂的作用下，还原剂与NOx 反应而不是与O2 反应。此次工艺的还原剂选择尿素水（32.5%浓度）溶液。

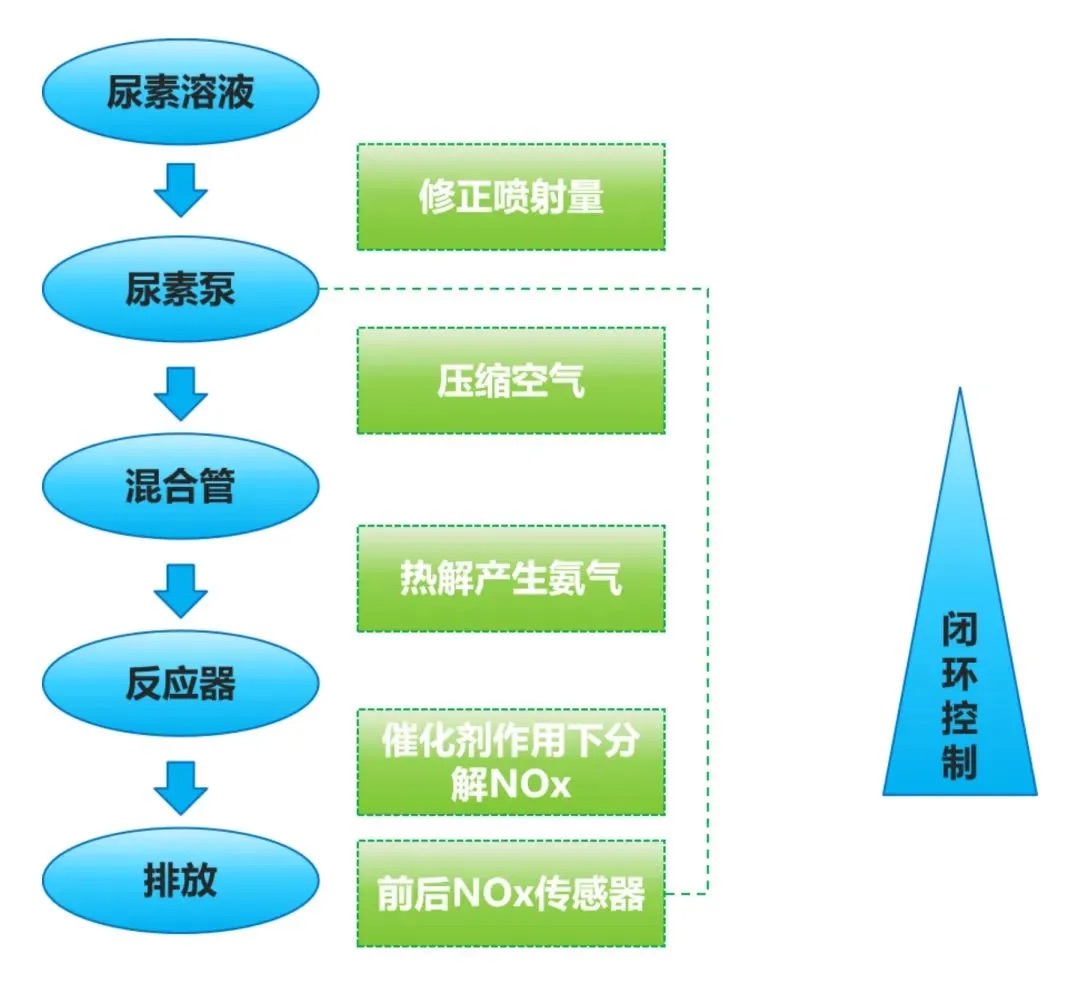

      将还原剂——尿素水溶液喷射到热尾气中，尿素发生挥发并分解成异氰酸和一个氨气分子，异氰酸与水化合生成另一个氨气分子和二氧化碳。接着发生氮氧化物被还原生成氮气和水的反应，最终通过排烟管道达标排放。

      西门子1500通过LW 149H-16A4GF网管型交换机与LW-523E-1BL22-PNT PN耦合器PN1网口连接，同时利用耦合器PN1与PN2之间的交换机功能，PN2网口与分控柜内的CAN卡接通。同时耦合器通过扩展模拟量输入模块实时监测各传感器反馈状态，进过PLC运算后，LW 523E-1BL22-PNT扩展了LW 531E-7HF22-EM 和LW 532E-7HC22-EM的模拟量IO扩展模块，通过模拟量输入模块读取前后氮氧化物的传感器的信号，通过模拟量输出模块及时精准控制计量泵进行喷射，最终实现尾气脱硝实时精准处理。

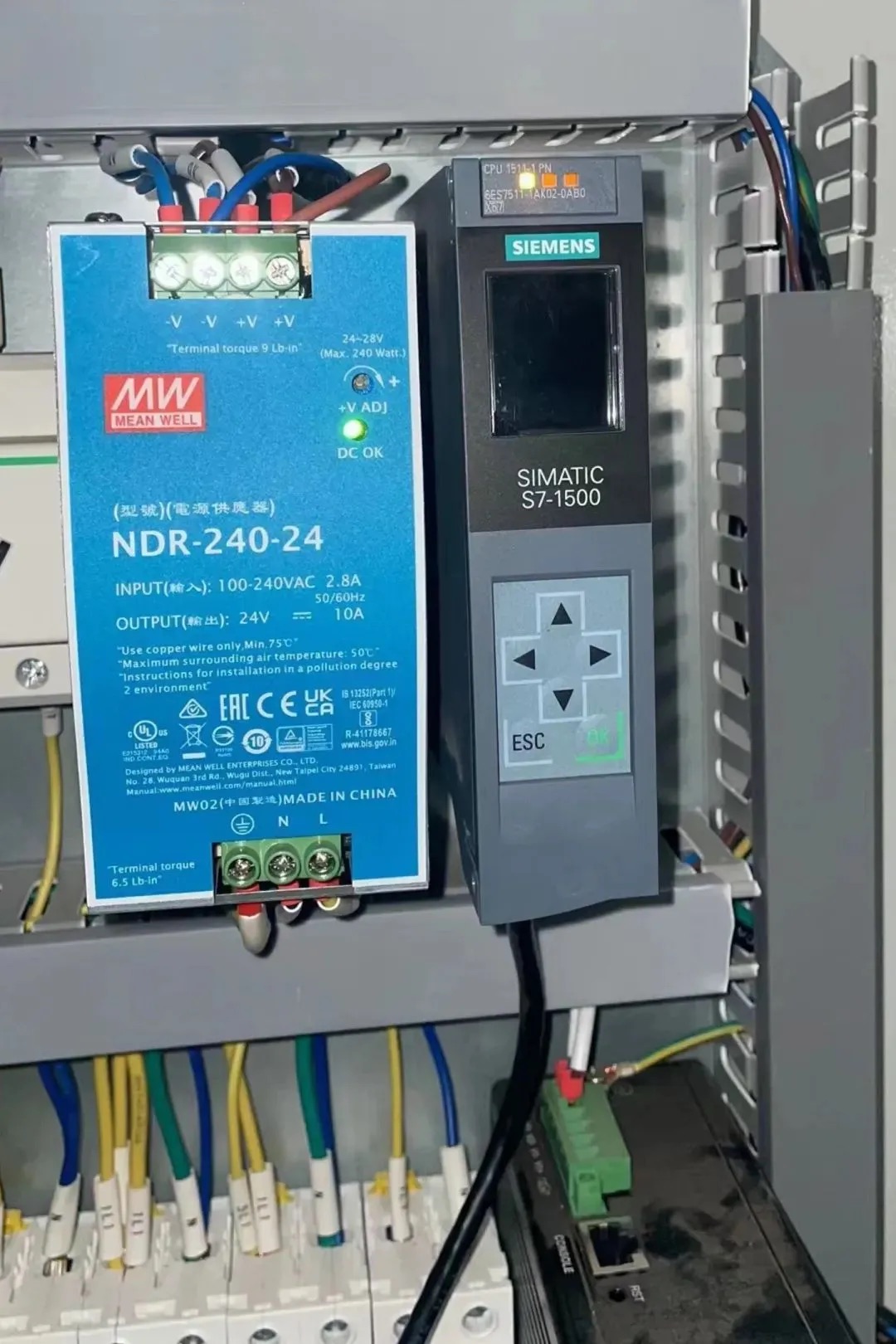

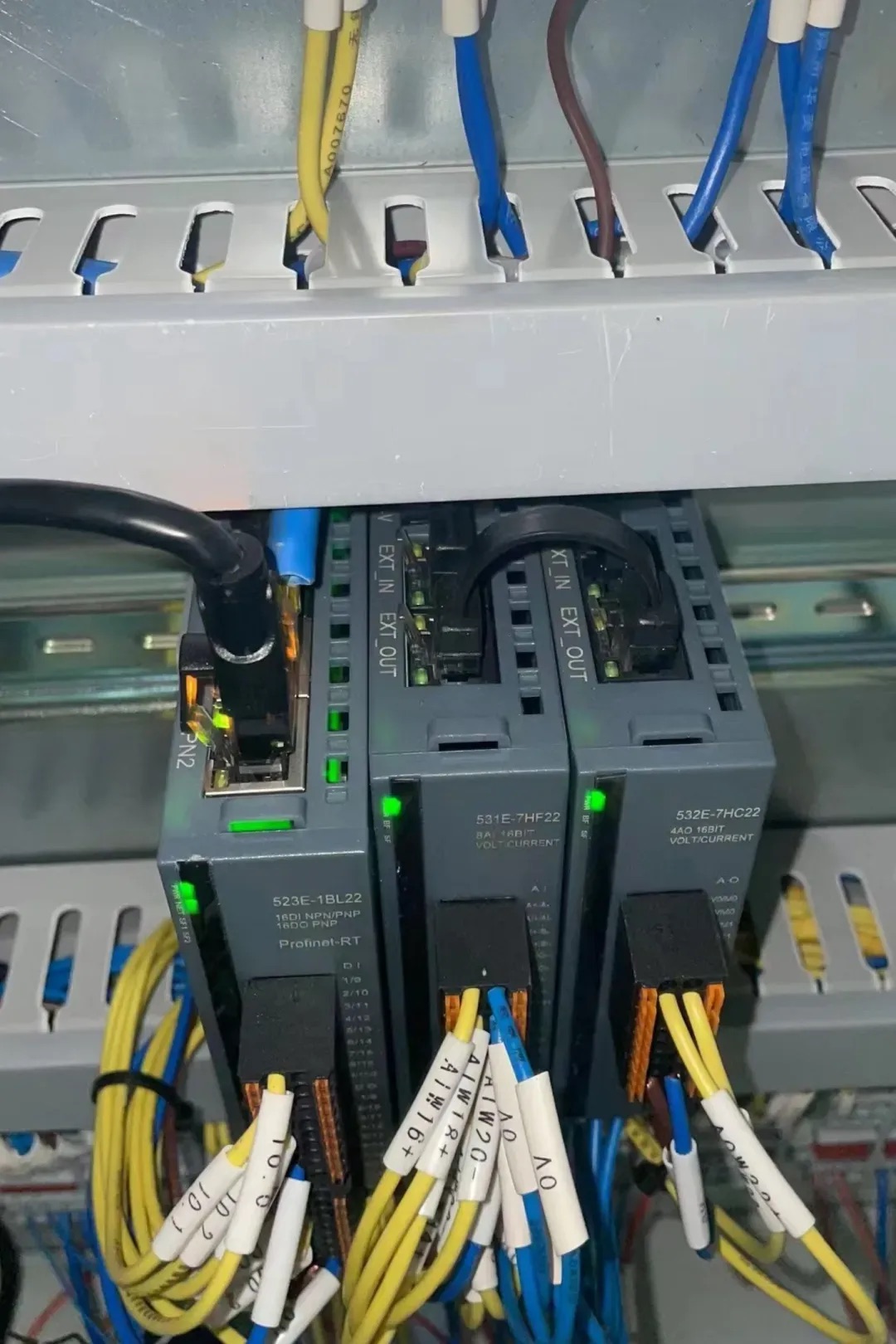

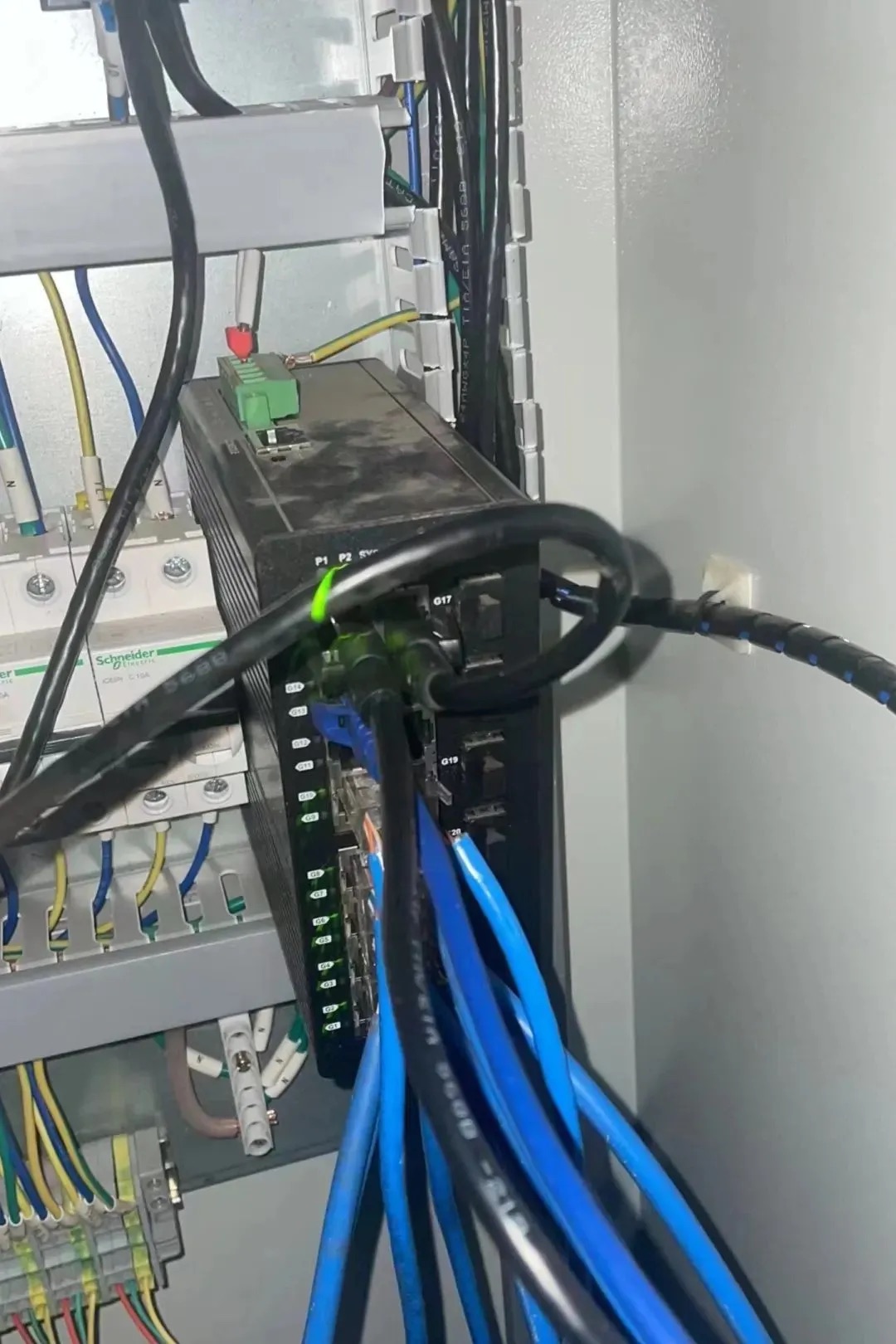

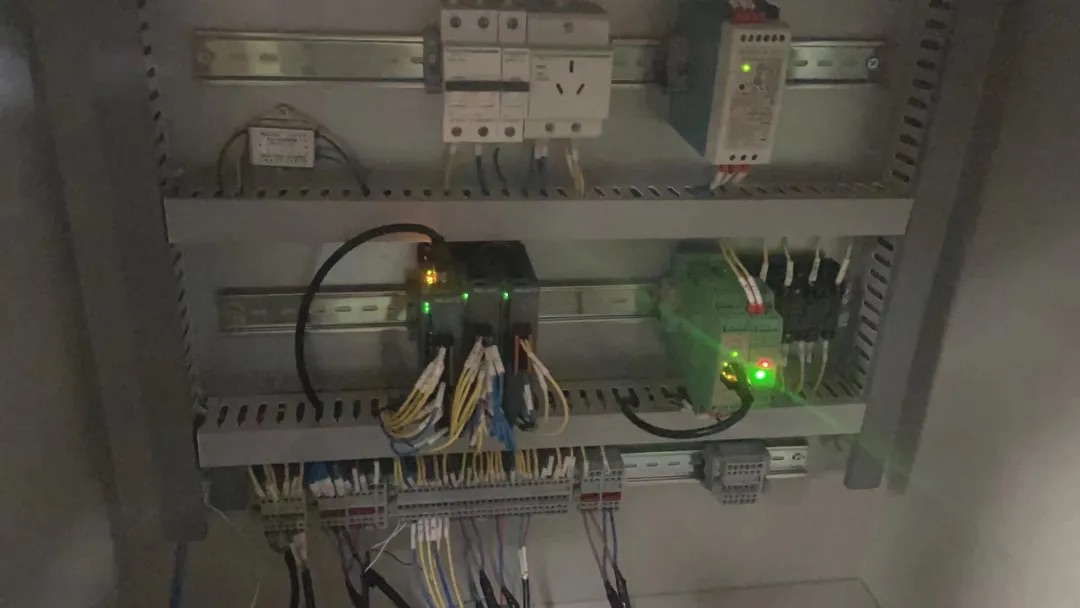

现场产品应用

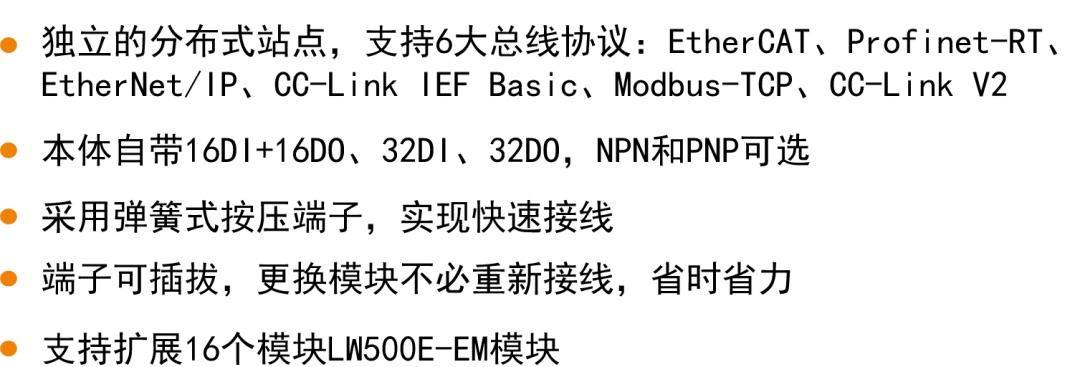

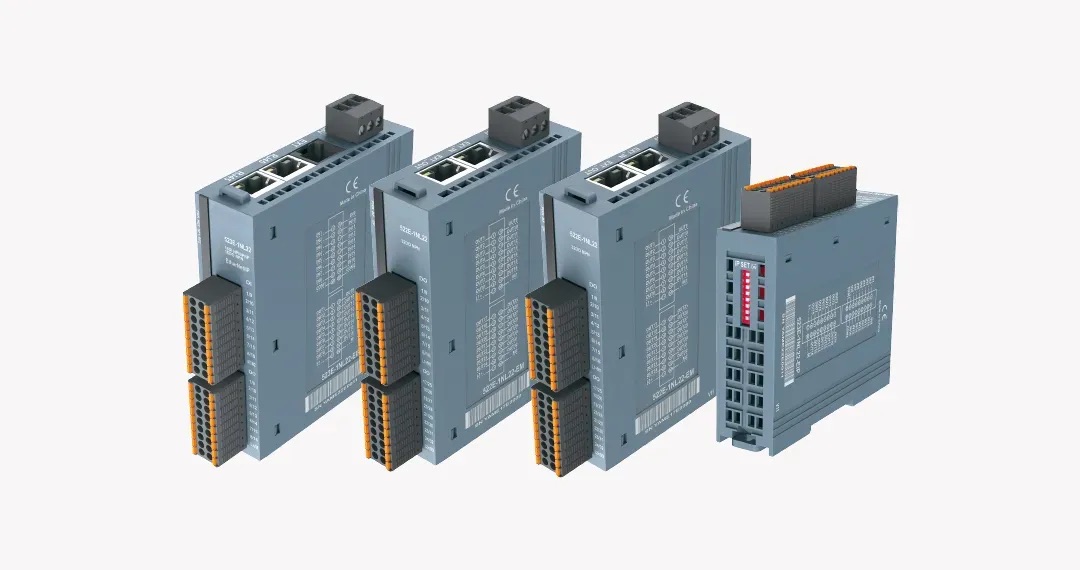

      LW 500E系列支持多种总线协议，种类丰富，配置灵活，性价比极高。

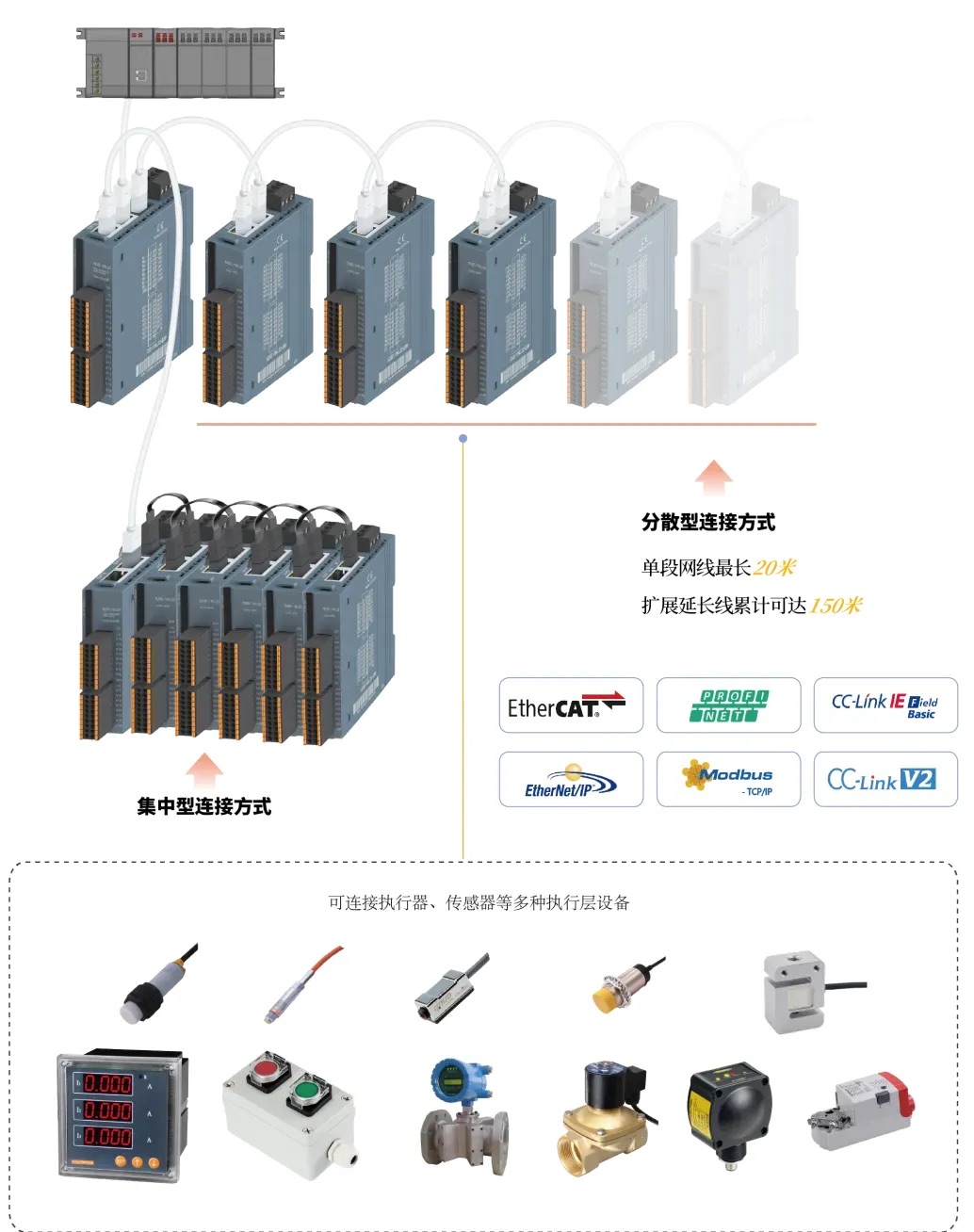

      LW 500E系列耦合器可扩展16个模块，单网段最长20m，扩展延长线累积可达150m，非常适用于IO点位较多且分散的现场。
