【应用案例】串口耦合器助力面粉供料机实现高效智能化生产

时间：2025-02-17     来源：原创     浏览次数：359

      面粉供料机是食品加工行业广泛应用的机种之一，在面粉加工领域，面粉供料机作为生产线上的关键设备，承担着将原料小麦高效、稳定地输送到面粉加工设备的重要任务，其运行稳定性和控制精度直接关系到面粉的质量和产量。

      某面粉加工厂成功引入了菱克沃尔德分布式IO（ LW 541E-4COM22-PNT），结合西门子1200 PLC和Profinet总线协议，实现了面粉供料机的高效自动化生产。

      今天，我们就来详细解析一个菱克沃尔德分布式IO在面粉供料机中的应用案例，看看它如何助力面粉加工厂实现高效智能化生产。

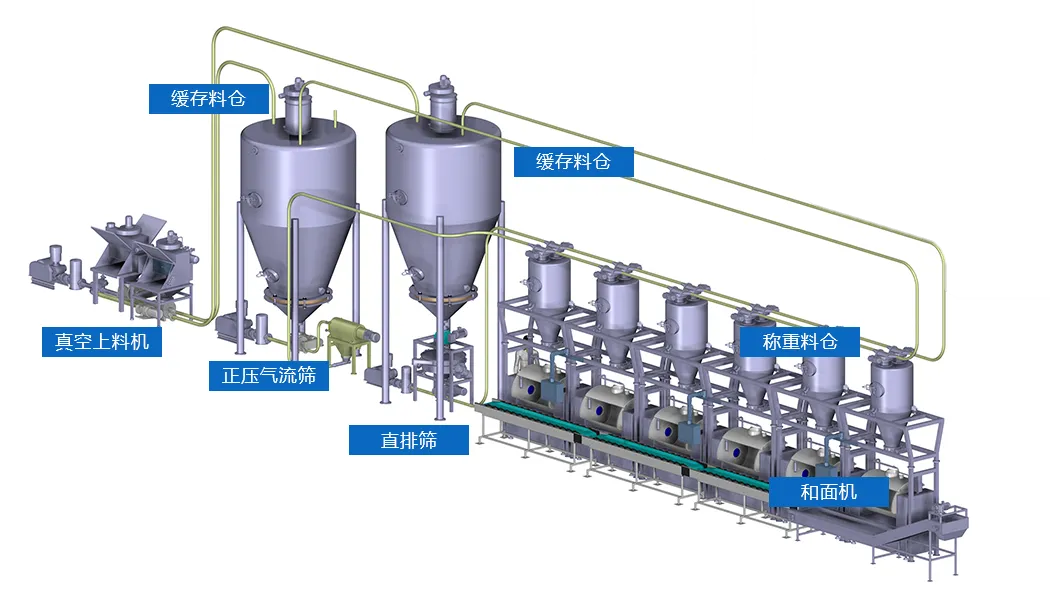

      面粉供料机的核心在于其精确的控制和稳定的输送能力。在面粉加工过程中，原料小麦经过初步处理后被送入供料机。供料机通过内部的输送机构，如螺旋输送或气力输送等，将原料连续、均匀地输送到面粉加工设备中，如磨粉机。在这个过程中，供料机需要实时监测原料的流量、湿度等参数，并根据生产线的实际需求进行调整，确保原料的均匀供应和磨粉机的稳定运行。

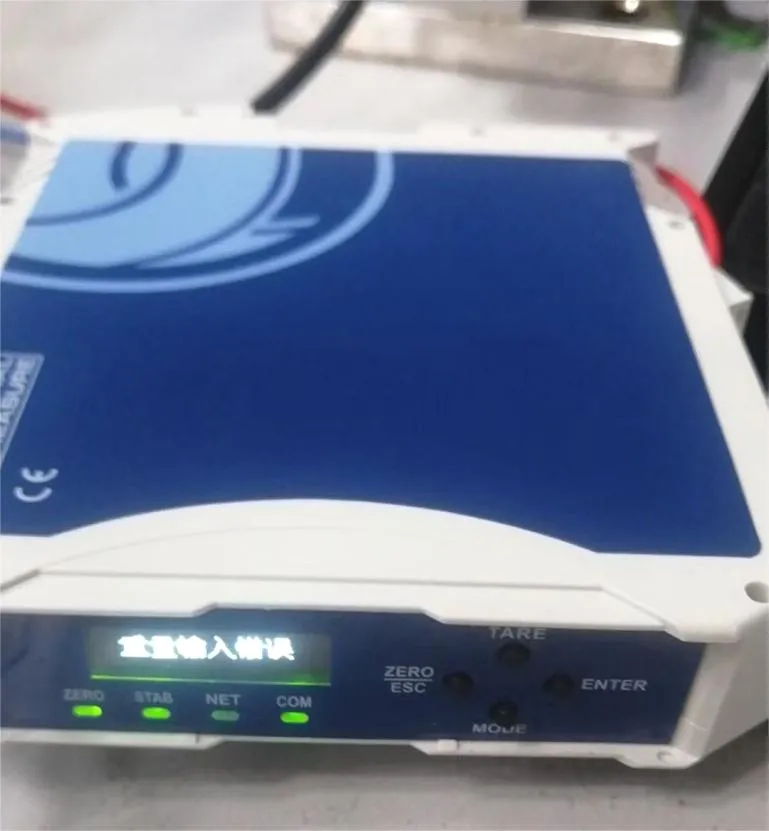

      为了实现对面粉供料机的精确控制和实时监测，面粉加工厂选用了菱克沃尔德LW 541E-4COM22-PNT串口耦合器，作为采集称重仪表数值的关键部件，通过Modbus-RTU协议将称重仪表的数据反馈给PLC，PLC根据获取到的数据，去调整供料机的运行，最后通过和面机将面粉加工成面团。

      除此之外通过耦合器扩展IO模块，实现实时采集原料的流量、湿度等参数，将这些数据传输给PLC进行处理。PLC根据预设的工艺参数和控制逻辑，对面粉供料机进行精准控制。例如，当原料湿度过高时，PLC可以自动调节供料机的输送速度，避免堵塞或过度磨损；当原料流量不足时，PLC可以及时发出警报，提醒操作人员进行调整。

关于串口耦合器产品特点

      ① 4个RS422/RS232/RS485接口，每个接口支持连接24个Modbus-RTU从站，也支持自由口的通信

      ② 通过标准8芯网线扩展，可扩展16个IO模块，距离可达150米

      ③ 值得一提的是，通过GSD文件配置串口参数的方式，主站无需进行复杂的编程工作。这不仅大大节省了编程调试时间，还降低了工程师的工作强度，提高了系统的稳定性和可靠性。

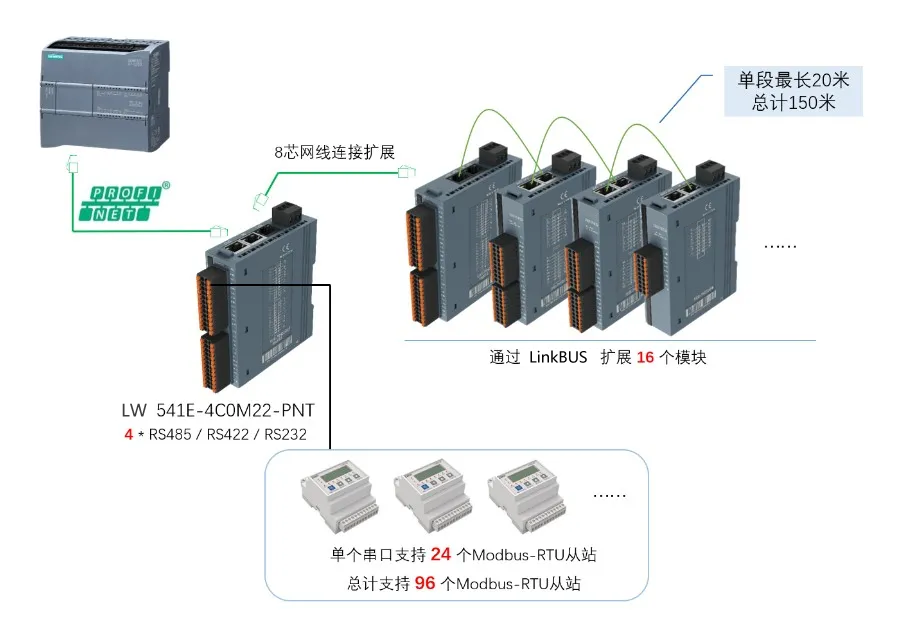

产品拓扑图

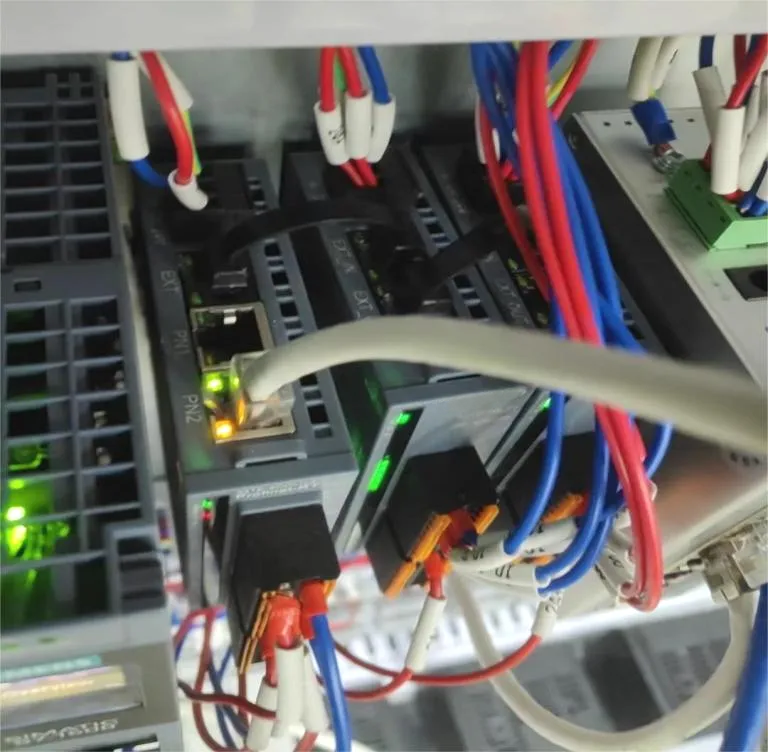

产品现场图示

产品选型手册
