IP67系列模块应用于压装机

压装机是一种通过使用液体、气体或电力等外部动力，施加压力将两个或多个零部件组装、压合连接在一起的设备，它常用于汽车制造和机械制造行业。

      在汽车制造和汽车零部件行业中，轴承、衬套等零件的装配都是采用压力装配实现的。轴承是运动部件，压装的效果的好坏会直接影响到产品设备的性能和寿命。其中，轴承与轴的配合一般为过盈配合，用压装机需注意，安装压力应直接施加于过盈配合的轴承套圈端面上，而且过盈力不可过大，否则会在轴承工作表面上造成压伤，导致轴承很快地损坏。

压装机控制模式

      位移控制模式：在液压机上装力传感器和位移传感器，对压装过程进行检测，通过对位移压力曲线的分析，来评判过盈量是否符合要求。在压装过程中，随着位移的变化，压力也随之改变，在压装过程中随时监控压力的变化，当压力达到我们设置的压力时，对轴承进行压装，保证轴承受力均匀和压装精度。

解决方案

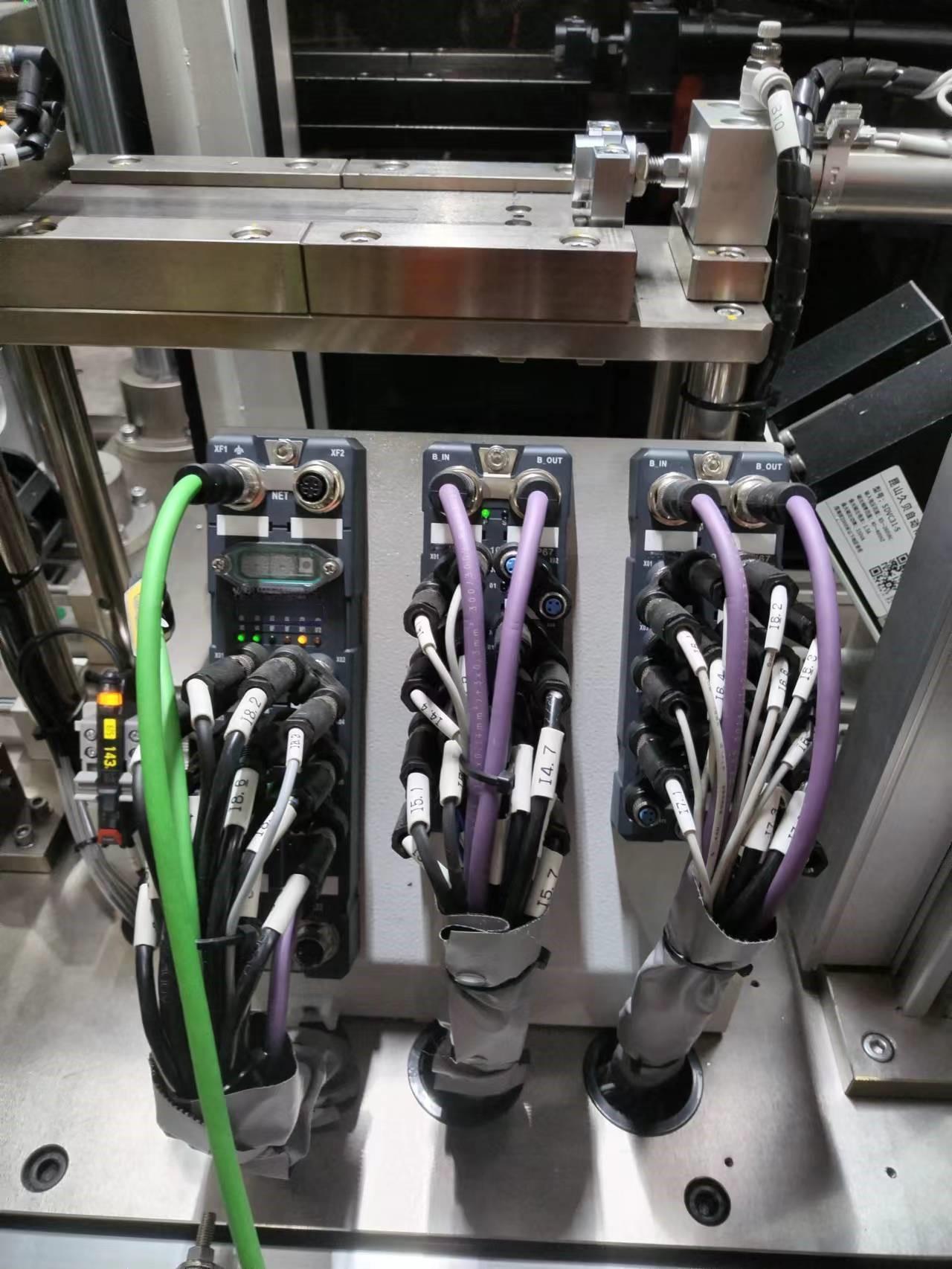

      生产汽车轴承的车间，客户对模块防护等级比较高，选用了我们IP67系列的PN耦合器+扩展模块方案，实现在工艺段的就近安装。

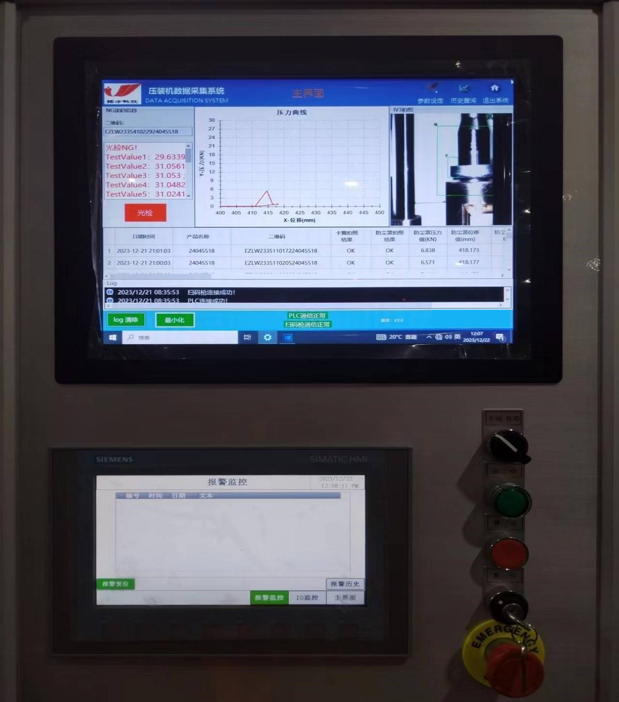

西门子S7-1200接收到压装机输入启动信号后，通过Profinet-RT协议连接LWPN 12DIP-BUS接收压力传感器的信号来调节液压泵的输出压力、控制阀的开关进行压力控制，从而驱动压力缸活塞推动待压物体，这种压力传导的方式可以使待压物体收到均匀的压力作用，完成压装。

应用效果

简化布线，便捷接线

IP67系列模块是IP67的防护等级，可实现就近安装、无柜化；使用通过标准化来减少接口种类，简化布线，也使现场的工作人员便捷接线。
