LW 500S系列适配智能磁驱输送系统

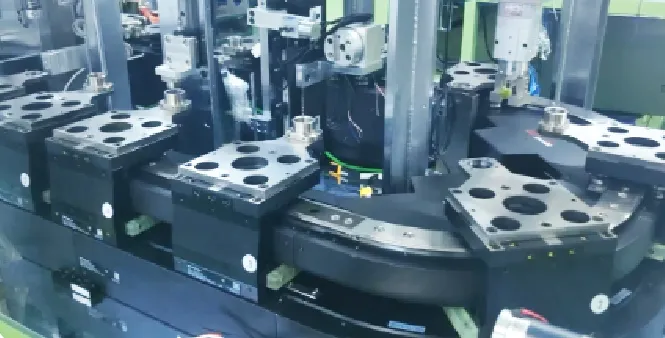

智能磁驱输送系统（MTS）是一种基于交变磁场与直线电机原理运作的先进物料输送设备,主要是由定子和动子两个核心部件构成。定子固定在输送线轨道上，含有特定规律排列的线圈绕组；动子承载物料，装配永磁体。电流通过定子线圈产生交变磁场，磁场与动子永磁体相互作用，根据洛伦兹力定律产生推动力，推动动子沿轨道直线运动。
这种非接触式驱动方式彻底改善了传统输送系统的机械传动模式速度慢、精度低、磨损大、柔性大等不足，MTS具有高精度、洁净低耗、智能刚性等特点，广泛应用于新能源、汽车、医药等行业。
痛点1：接线繁琐，电柜空间利用率低

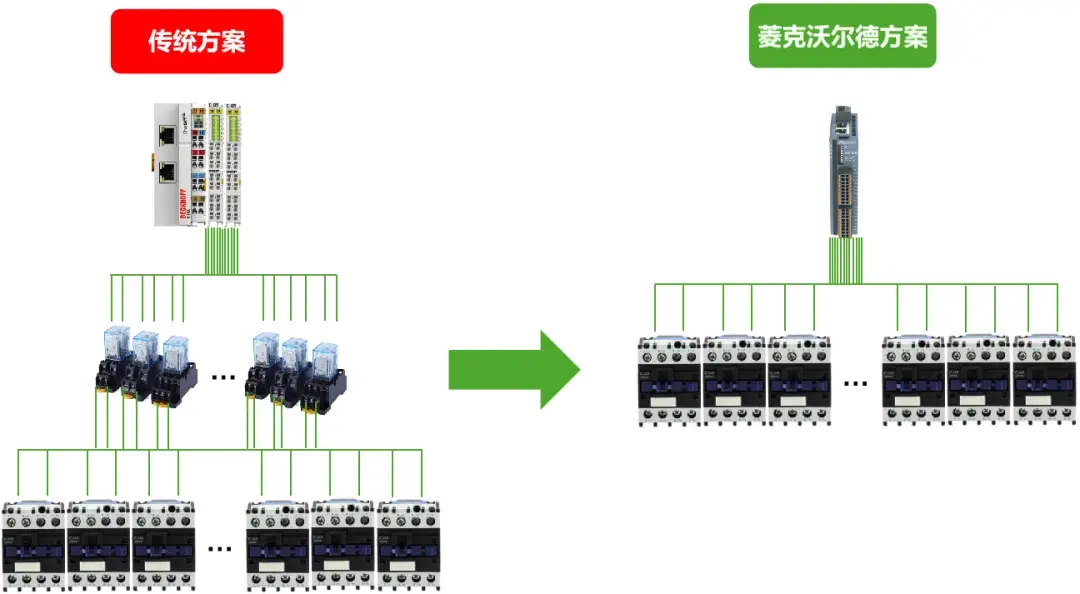

传统方案：常规的DO点需接中间继电器，才可驱动接触器等大电流负载，不仅导致现场接线回路冗余繁杂，施工工时量大，还占用大量电控柜安装空间，柜内布局拥挤、使后期布线扩容受限。
菱克沃尔德方案：LW 523S-1BJH22-ECT自带16DI,12DO（PNP型，负载电流2A），能直接驱动直流接触器等大负载，从而节省中间继电器的接线、释放出中间继电器所占用的电柜空间。
痛点2：设备后期维保繁琐，停机耗时久

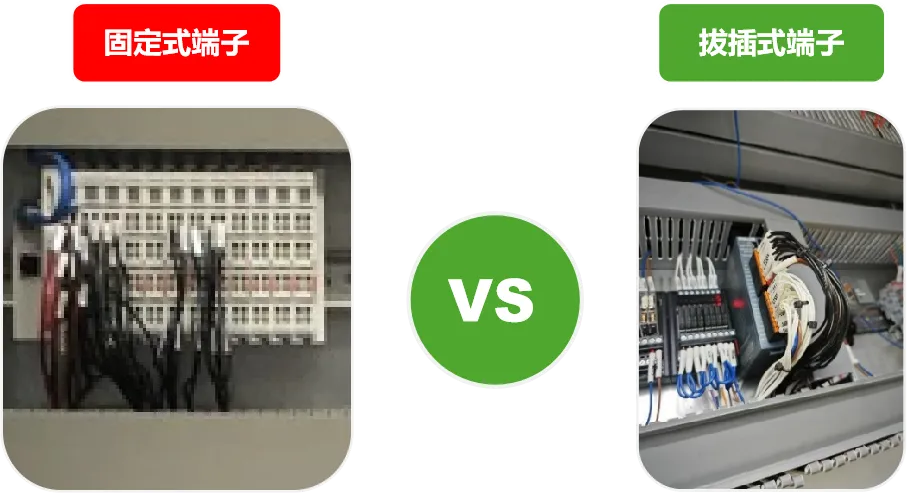

传统方案：模块的端子采用弹簧式固定端子，不可插拔，设备检修、模块更换及故障维护时，需逐点拆除、重新接线，操作复杂；
菱克沃尔德方案：LW 500S系列IO模块采用可插拔的端子，维护无需重新接线，简化维保流程，缩短停机耗时。
WELLAUTO
解决方案
针对MTS磁驱输送系统控制需求，采用LW 523S-1BL22-ECT、LW 523S-1BJH22-ECT、LW 523S-1NL22-ECT-T分布式IO站点，与倍福PLC实现EtherCAT总线通讯，构建高可靠分布式控制架构。
WELLAUTO
应用效果
精简控制回路，降本提效
依托LW 523S-1BJH22-ECT模块大负载DO端口直驱能力，省去中间继电器配套硬件及冗余接线，大幅简化现场布线工艺，减少线缆及辅材投入；同时释放电控柜安装空间，提升柜体集成度与空间利用率。
适配多行业柔性生产
模块化IO站点配置灵活、拓展便捷，可快速适配新能源、汽车、医药等多行业磁驱输送产线的点位逻辑与工艺控制需求。
系统控制精准稳定
作为独立式EtherCAT站点，支持DC同步和时间戳输出功能，最快500μs响应速度，同步抖动小于1μs，轻松实现飞拍等快速工艺，满足磁驱输送系统高速、高精度控制需求
